FPGA+SoC+LinuxでXilinx AXI DMAを試す

概要

FPGA+SoC+Linux on PYNQ-Z1でDevice Tree Overlayと`udmabuf`を使ってXilinx AXI DMAを試した。

背景

FPGA+SoC+Linux実践勉強会 [1] に参加して、Device Tree Overlayとudmabufを使ったDMAを試そうとしたが、時間が足りず`UIO`経由でGPIOを操作してLEDを光らせることしかできなかった。

もともとDevice Tree Overlayと合わせてDMAを簡単に試すことが目的だったので、残りのDMAの部分を試してみた。

[1] https://fpgax.connpass.com/event/71364/?utm_campaign=event_message_to_selected_participant&utm_source=notifications&utm_medium=email&utm_content=title_link

実験に用いたデザイン

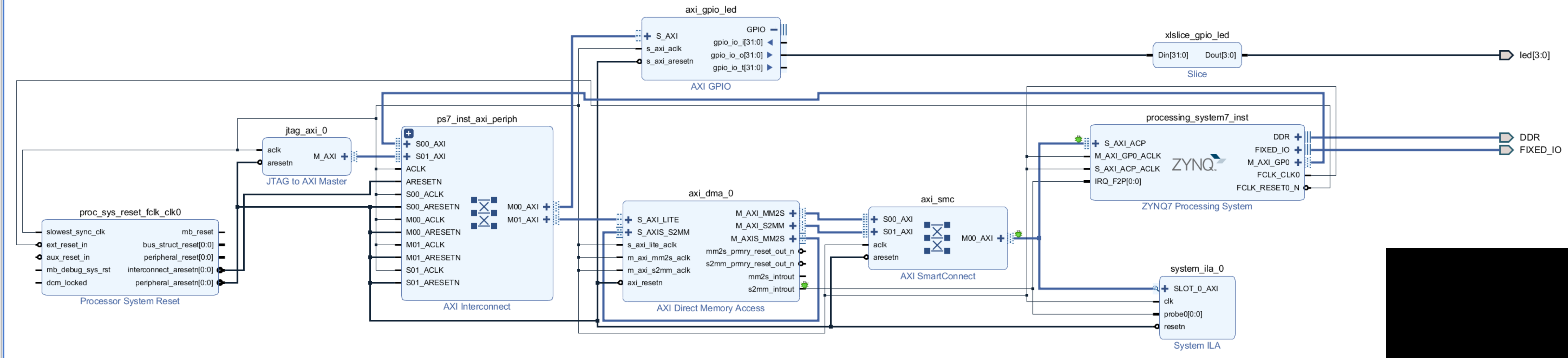

下記のPYNQ-Z1 (XC7Z020-CLG400-1)用デザインを作成した。エクスポートしたものは ここ にある また、プロジェクトのアーカイブを OneDrive に置いておく。

../_images/dma_test_design.PNG

PSのACPポートにAXI DMAを接続し、DMAのM_AXIS_MM2SをS_AXIS_S2MMに繋いで、DMAでPSのメモリから読みだした内容をDMAでPSのメモリに書き込むという構成となっている。 また、DMAの転送完了時の割り込みを受け取るために、AXI DMAのs2mm_intoutをPSのIRQ_F2Pに接続している。

../_images/dma_test_design_ps_pl_configuration.PNG

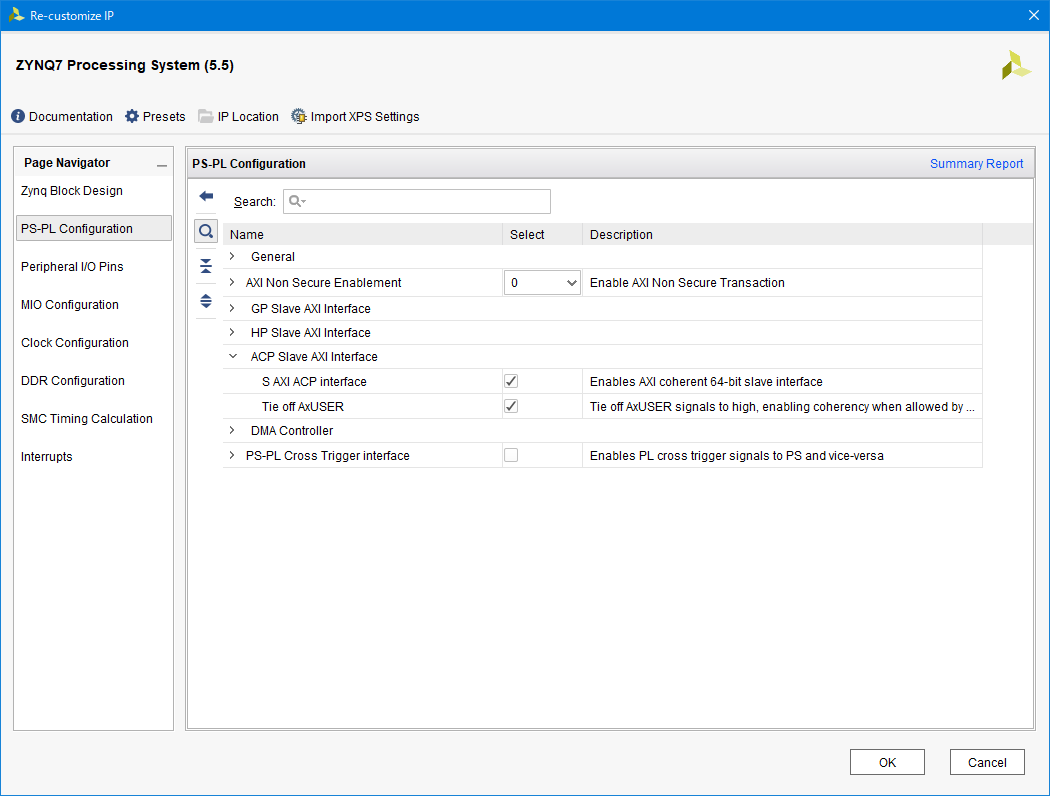

PSのACPポートでは、S AXI ACP Interfaceを有効にしている。また、AXI DMAはDirect Registerモードの場合、AxUSERの値を制御できないので、Tie off AxUSERを有効にしている。

../_images/dma_test_design_interrupts.PNG

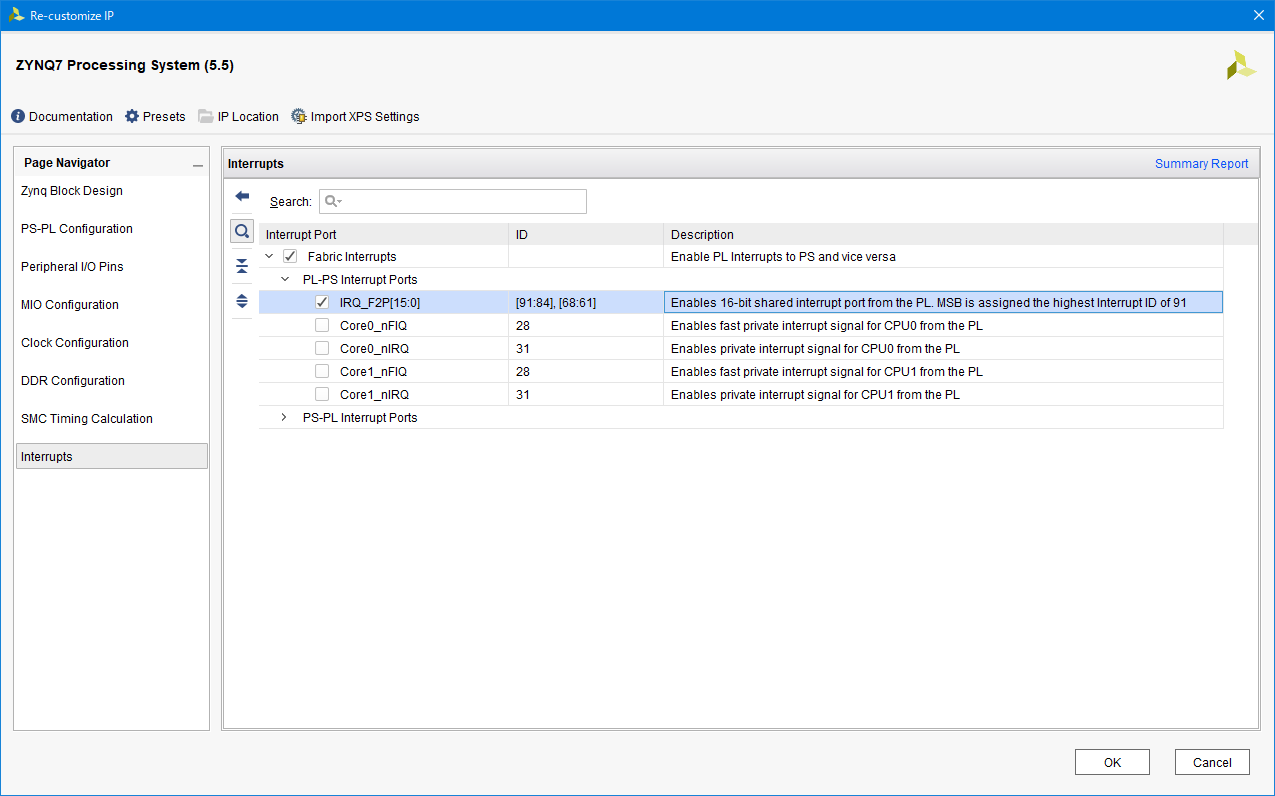

PSの割り込みの設定では、IRQ_F2P[15:0]を有効にしている。これによりコア共有の割り込み(Shared Peripheral Interrupt : SPI)をPLから入力することができる。

../_images/dma_test_design_axi_dma.PNG

AXI DMAは上記の通り、Scatter Gather Engineを無効にし、Memory Map Data WidthやStream Data Widthを64bitに設定する。

DMAで一度に長い転送を行いたい場合は、 Width of Buffer Length Register を増やしておく。デフォルトでは14ビットなので、2^14 - (DataWidthBytes) = 16384 - 8 = 16,376バイトまでしか転送できない。 最大で、8[MiB] - 8 バイトまで設定できる。

実験に用いたコード

実験には、FPGA-SoC-Linuxのリポジトリ にある`uio_irq_sample <https://github.com/ikwzm/FPGA-SoC-Linux/tree/master/target/zynq-pynqz1/examples/uio_irq_sample>`_ をAXI DMA用に変更したコードを用いた。

uio_irq_sampleを適当にコピーし、 sample1.csample_common.h を変更した。

元のuio_irq_sampleで使用しているデザイン内のDMAコアと異なり、Xilinx AXI DMAのDirect Registerモードでは、転送バイト数を指定する LENGTH レジスタに書き込みを行うと転送を開始する。 このため、pump_setup 関数から転送バイト数の引数を除き、pump_start 関数に転送バイト数の引数を追加している。

sample1.cの方は、上記の変更に合わせて、呼び出し時の引数を変更している。

sample_common.hの変更部分の抜粋



                      #define  PUMP_OUTLET_DMACR      (0x0030)
#define  PUMP_OUTLET_DMASR      (0x0034)
#define  PUMP_OUTLET_DA         (0x0048)
#define  PUMP_OUTLET_DA_MSB     (0x004c)
#define  PUMP_OUTLET_LENGTH     (0x0058)

#define  PUMP_INTAKE_DMACR      (0x0000)
#define  PUMP_INTAKE_DMASR      (0x0004)
#define  PUMP_INTAKE_SA         (0x0018)
#define  PUMP_INTAKE_SA_MSB     (0x001c)
#define  PUMP_INTAKE_LENGTH     (0x0028)

#define  PUMP_CR_RS     (1u<<0)
#define  PUMP_CR_RESET  (1u<<2)
#define  PUMP_CR_IOC_IrqEn  (1u<<12)
#define  PUMP_CR_ERR_IrqEn  (1u<<14)

#define  PUMP_SR_HALTED (1u<<0)
#define  PUMP_SR_IDLE   (1u<<1)
#define  PUMP_SR_IOC_Irq    (1u<<12)
#define  PUMP_SR_ERR_Irq    (1u<<14)
static inline void pump_intake_reset(void* regs)
{
    regs_write32(regs + PUMP_INTAKE_DMACR, PUMP_CR_RESET);
    while( regs_read32(regs + PUMP_INTAKE_DMACR) & PUMP_CR_RESET );
}
static inline void pump_outlet_reset(void* regs)
{
    regs_write32(regs + PUMP_OUTLET_DMACR, PUMP_CR_RESET);
    while( regs_read32(regs + PUMP_OUTLET_DMACR) & PUMP_CR_RESET );
}
static inline void pump_intake_setup(void* regs, unsigned long buf_addr)
{
    regs_write32(regs + PUMP_INTAKE_DMACR , PUMP_CR_RS | PUMP_CR_IOC_IrqEn | PUMP_CR_ERR_IrqEn);
    regs_write32(regs + PUMP_INTAKE_DMASR , PUMP_SR_IOC_Irq | PUMP_SR_ERR_Irq);
    regs_write32(regs + PUMP_INTAKE_SA    , buf_addr);
    regs_write32(regs + PUMP_INTAKE_SA_MSB, buf_addr >> 32);
}

static inline void pump_outlet_setup(void* regs, unsigned long buf_addr)
{
    regs_write32(regs + PUMP_OUTLET_DMACR , PUMP_CR_RS | PUMP_CR_IOC_IrqEn | PUMP_CR_ERR_IrqEn);
    regs_write32(regs + PUMP_OUTLET_DMASR , PUMP_SR_IOC_Irq | PUMP_SR_ERR_Irq);
    regs_write32(regs + PUMP_OUTLET_DA    , buf_addr);
    regs_write32(regs + PUMP_OUTLET_DA_MSB, buf_addr >> 32);
}

static inline void pump_intake_start(void* regs, unsigned int xfer_size)
{
    regs_write32(regs + PUMP_INTAKE_LENGTH, xfer_size);
}

static inline void pump_outlet_start(void* regs, unsigned int xfer_size)
{
    regs_write32(regs + PUMP_OUTLET_LENGTH, xfer_size);
}

static inline void pump_intake_clear_status(void* regs)
{
    regs_write32(regs + PUMP_INTAKE_DMASR, PUMP_SR_IOC_Irq | PUMP_SR_ERR_Irq);
}

static inline void pump_outlet_clear_status(void* regs)
{
    regs_write32(regs + PUMP_OUTLET_DMASR, PUMP_SR_IOC_Irq | PUMP_SR_ERR_Irq);
}

static inline void pump_reset(void* regs)
{
    pump_intake_reset(regs);
    pump_outlet_reset(regs);
}

static inline void pump_setup(void* regs, unsigned long src_addr, unsigned long dst_addr)
{
    pump_outlet_setup(regs, dst_addr);
    pump_intake_setup(regs, src_addr);
}

static inline void pump_start(void* regs, unsigned int xfer_size)
{
    pump_outlet_start(regs, xfer_size);
    pump_intake_start(regs, xfer_size);
}

sample1.cの変更部分の抜粋



                      //
                      check_size = outlet_buf.buf_size;
check_size = 0x100;

    printf("Resetting DMA core... \n");
    // Reset DMA core.
    pump_reset(regs);

    while (--check_count >= 0) {
        int error_count = 0;
        int i;

        for(i = 0; i < check_size ; i++) {
            ((unsigned char*)(intake_buf.buf))[i] = (i & 0xFF);
            ((unsigned char*)(outlet_buf.buf))[i] = 0;
        }

        gettimeofday(&start_time, NULL);
        printf("Setting up DMA... \n");
        pump_setup(regs, intake_buf.phys_addr, outlet_buf.phys_addr);
        uio_irq_on(uio_fd);
        printf("Starting DMA... \n");
        pump_start(regs, check_size);

元のコードではcheck_sizeをudmabufで確保したバッファの長さとしているが、前述のAXI DMAの転送可能な長さより大きいので、今回は256バイトに制限している。

あと、細かい点であるが、ビットストリームを更新しても rake install/lib/firmware 以下のビットストリームが更新されなかったので、 Rakefile に依存関係を指定した。



                      file "/lib/firmware/#{FPGA_BITSTREAM_FILE}" => ["#{FPGA_BITSTREAM_FILE}"] do
sh "cp #{FPGA_BITSTREAM_FILE} /lib/firmware/#{FPGA_BITSTREAM_FILE}"
end

実行結果

以下に実行時の出力を示す


                      fpga@debian-fpga:~/examples/uio_irq_sample_modified$ ./sample1
Resetting DMA core...
Setting up DMA...
Starting DMA...
time = 0.000134 sec
check buffer error addr=00000001, i=01, o=00
check buffer error addr=00000002, i=02, o=00
check buffer error addr=00000003, i=03, o=00
check buffer error addr=00000004, i=04, o=00
check buffer error addr=00000005, i=05, o=00
check buffer error addr=00000006, i=06, o=00
check buffer error addr=00000007, i=07, o=00
check buffer error addr=00000008, i=08, o=00
check buffer error addr=00000009, i=09, o=00
check buffer error addr=0000000a, i=0A, o=00
check buffer error addr=0000000b, i=0B, o=00
check buffer error addr=0000000c, i=0C, o=00
check buffer error addr=0000000d, i=0D, o=00
check buffer error addr=0000000e, i=0E, o=00
check buffer error addr=0000000f, i=0F, o=00
check buffer error addr=00000010, i=10, o=00
check buffer error

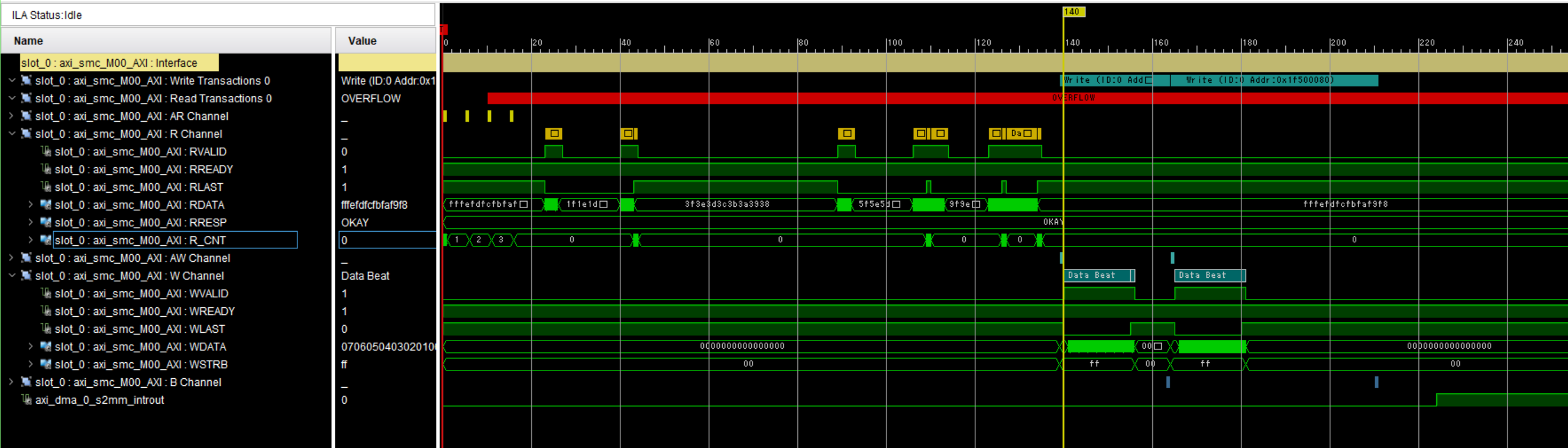

なぜか転送結果が一致していないようである。デザイン中のPSのACPポートとインターコネクトの接続部分にILAを入れてあるので波形を観測した結果は次の通りである

../_images/dma_test_design_ila.PNG

一番下の axi_dma_0_s2mm_introut が、メモリへのDMA転送完了時の割り込み信号である。ぱっと見た感じでは、書き込みのトランザクション完了後に割り込み信号が起きており、正常に動作しているように見える。

../_images/dma_test_design_ila_zoom.PNG

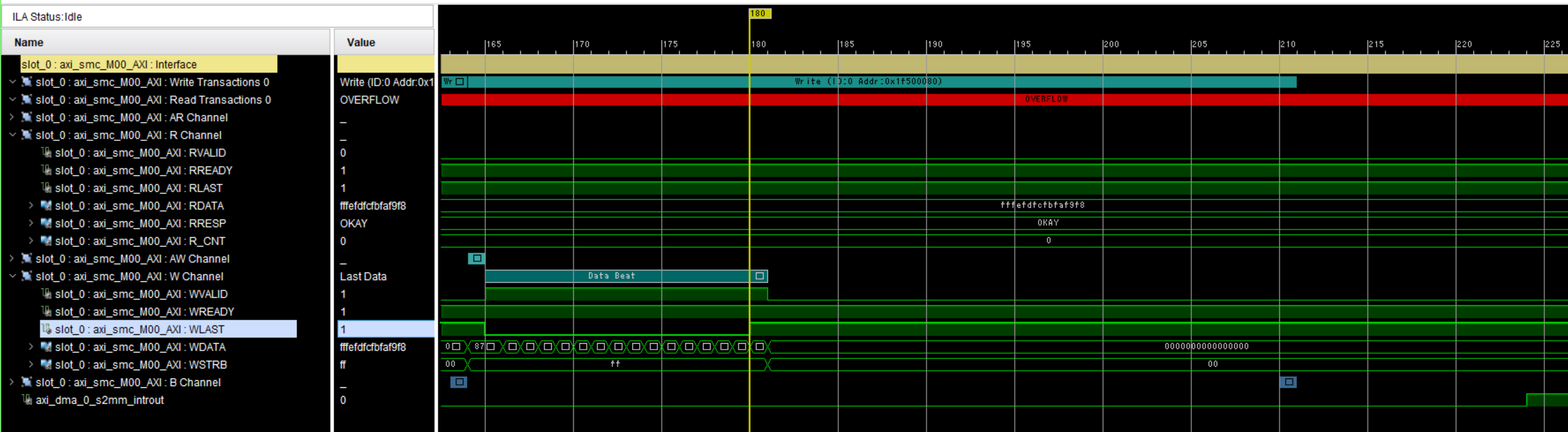

また、最後の書き込みトランザクションの、最後の書き込みデータは 0xfffefdfc_fbfaf9f8 となっており、サンプルプログラムの期待値と一致する。

以上より、データ・キャッシュ周りが怪しいので、udmabufのデバイスを開くときに、O_SYNCを指定してキャッシュを無効化して再度実行した。


                      fpga@debian-fpga:~/examples/uio_irq_sample_modified$ ./sample1
Resetting DMA core...
Setting up DMA...
Starting DMA...
time = 0.000111 sec
Setting up DMA...
Starting DMA...
time = 0.000166 sec

今度は成功したようである。

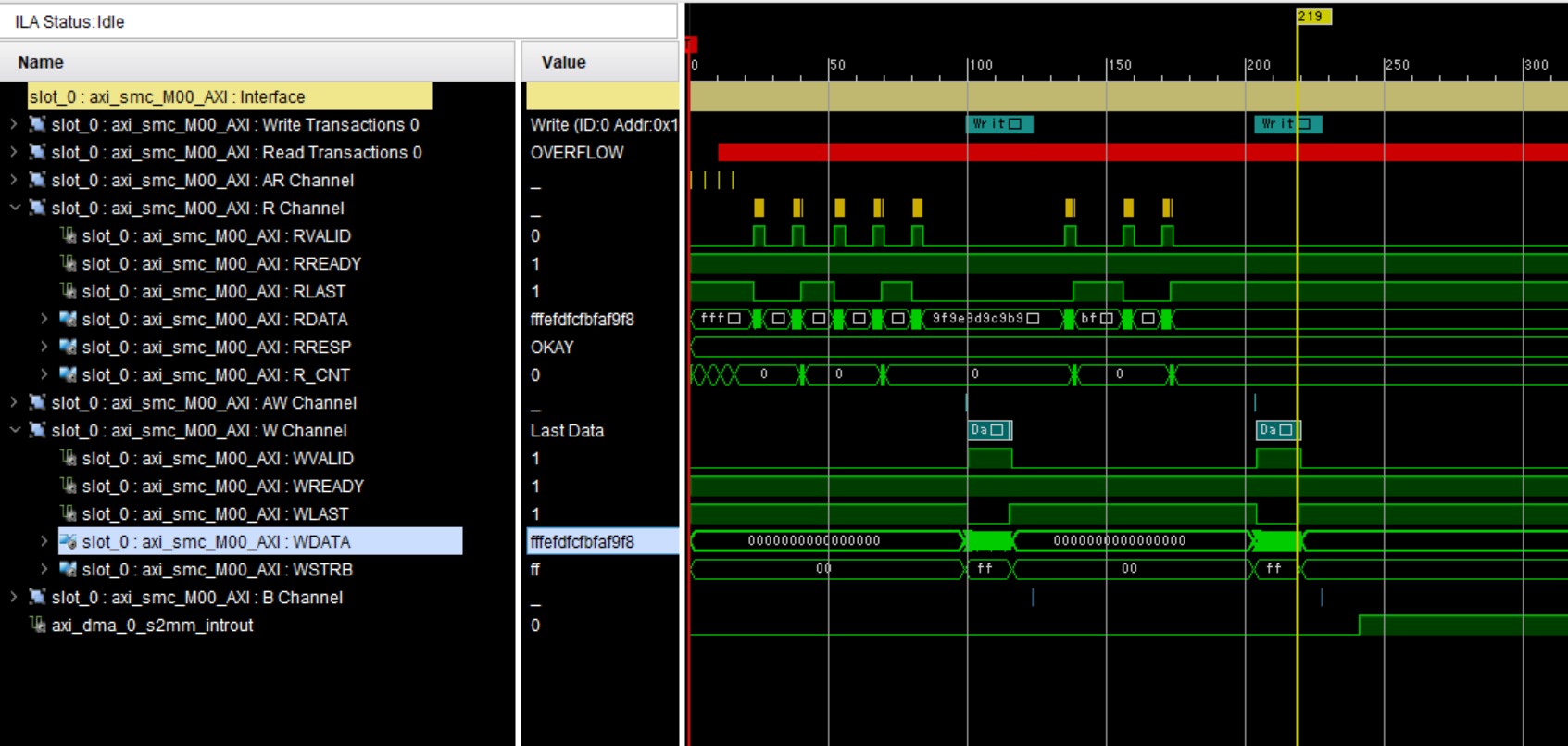

また、処理中の信号波形は以下のようになった。

../_images/dma_test_design_ila_wo_cache.PNG

転送時の波形の変化と、キャッシュの効果の関係については不明である。

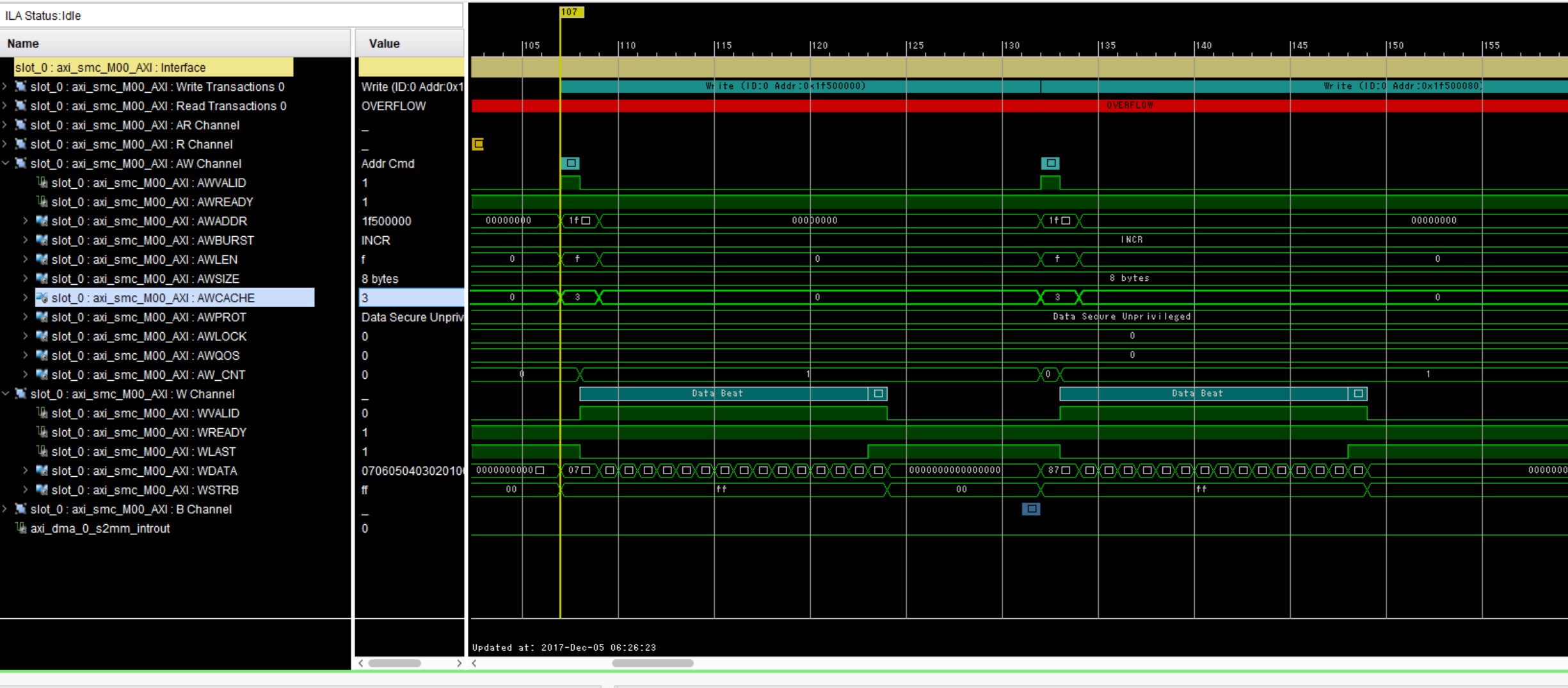

念のため、合成結果でACPポートのAxUSERの接続について確認したが、SAXIACPARUSER、SAXIACPAWUSERともに1に固定となっている。 また、O_SYNCを指定する前のAWCACHEの値も、以下の通り0x03となっている。

../_images/dma_test_design_ila_awcache.PNG

まとめ

udmabufを使ったXilinx AXI DMAのDirect RegisterモードでのDMA転送はかなり簡単にできることが分かった。

ただし、ACPポートを使ったキャッシュ周りの管理は、もう少し調査が必要である。

参考

ikwzm/FPGA-SoC-Linux
https://github.com/ikwzm/FPGA-SoC-Linux/
FPGA+SoC+Linux+Device Tree Overlay+FPGA Manager(PYNQ-Z1対応)
https://qiita.com/ikwzm/items/d6fdaa859906252fd8b0
Linux Kernel 4.10でのFPGAサポート事情
https://qiita.com/ikwzm/items/2ff7d5429da8ace7c0bd
Linux の FPGA Manager で Xilinx のビットストリームファイルを扱う方法

https://qiita.com/ikwzm/items/1bb63be0b86a1e0e56fa

FPGA Managerにビットストリームを渡す場合は、ヘッダを除去してエンディアン変換しないといけないらしい。

Zynq-7000 All Programmable SoC Technical Reference Manual (UG585)

https://www.xilinx.com/support/documentation/user_guides/ug585-Zynq-7000-TRM.pdf

pp.103-106にACPポートのAxCACHE、AxUSERの意味の説明が書いてある。
